Jenis-jenis connector untuk mengakses internet beserta fungsinya

Jenis-jenis connector untuk mengakses internet beserta fungsinya

      1.      Connector

Connector adalah Perangkat keras yang digunakan untuk menghu-bungkan kabel dengan komputer untuk jaringan komputer dikenal dengan Istilah RJ45 yang merupakan konektor standar untuk kabel Ethernet Categori 5, serta biasanya digunakan untuk Kabel UTP. Berikut macam-macam connector, yaitu :

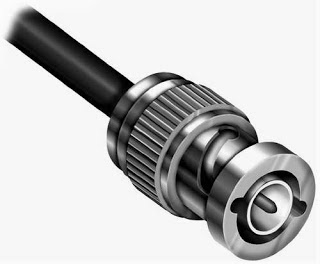

a)      BNC Connector

BNC (bayonet Neill-Concelman) Konektor yang sangat umum adalah jenis RF Konektor digunakan untuk terminating coaxial cable.
Penggunaan Konektor BNC yang digunakan untuk koneksi sinyal RF, untuk analog dan Serial Digital Interface sinyal video, antena sambungan radio amatir, elektronik penerbangan (avionics) dan berbagai jenis peralatan elektronik ujian.
Konektor BNC adalah alternatif dari Konektor RCA komposit bila digunakan untuk video pada perangkat video komersial, walaupun banyak konsumen elektronik dengan perangkat RCA jacks dapat digunakan dengan BNC hanya peralatan komersial video melalui adaptor sederhana. Konektor BNC yang umum digunakan pada 10base2 tipis jaringan Ethernet, baik pada kabel interconnections dan kartu jaringan, meskipun ada sebagian besar telah diganti dengan yang baru, kabel perangkat Ethernet tidak menggunakan coaxial cable. Beberapa jaringan ARCNET menggunakan BNC-terminated coax.

Kegunaan
Konektor BNC digunakan untuk koneksi sinyal seperti:
• analog dan digital interface serial sinyal video
• amatir radio antena
• penerbangan elektronik ( avionik )
• peralatan uji .

b)      RJ 45

RJ 45 adalah standar fisik jaringan – baik konstruksi dan wiring jack pola untuk menghubungkan telekomunikasi data . Perangkat pendukung jaringan komputer ini berfungsi untuk menghubungkan, kabel UTP kedalam komputer melalui port RJ45 yang dihubungkan dalam NIC. Tipe kabel konektor RJ 45 banyak tipenya, namun untuk yang standar dipake di daerah Amerika adalah tipe RJ11, RJ14,RJ45. Setiap konektor harus disesuaikan dengan tipe NIC dan tipe kabelnya.

2. Konektor pada coaxial

Konektor yang digunakan bersama kabel koaksial adalah konektor Bayonet Neil Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor BNC, termasuk konektorT,konektor barrel, dan terminator. Konektor pada kabel merupakan titik terlemah di jaringan.


BNC RG59


Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG59. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.



Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC to BNC

Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC-RCA


Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya

Selain itu ada juga beberapa konektor yang saya temukan ..

1.      Konektor FC

Setahu saya, digunakan untuk jenis kabel single mode dengan akurasi yang tinggi untuk menghubungkan kabel dengan transmitter ataupun receiver. Jenis konektor ini menggunakan drat ulir dengan posisi yang bisa diatur, sehingga ketika dipasangkan ke perangkat, akurasinya tidak akan berubah.

2.       Konektor SC

Kalo ini digunakan dalam jenis kabel single mode dan bisa dicopot pasang. Jenis konektor ini tidak mahal, sederhana dan dapat diatur secara manual akurasinya dengan perangkat.



3.       Konektor ST

Bentuknya seperti bayonet berkunci dan hampir mirip dengan konektor BNC. Umumnya diguanakan pada jenis kabel single mode maupun multi mode. Mudah dipasang dan dicabut pada sebuah perangkat.

4.       Konektor Biconic

Jenis konektor ini adalah yang paling senior sebab konektor ini  muncul paling pertama dalam komunikasi fiber optic dan jenis ini sekarang sudah sangat jarang digunakan.

5.       Konektor D4

Jenis konektor ini mirip dengan konektor FC, hanya berbeda ukurannya. Perbedaannya sekitar 2mm pada bagian ferrule-nya  (pelapis ujung shaft).

6.       Konektor SMA

Konektor ini pendahulu dari konektor ST yang sama-sama mempunyai penutup dan pelindung. Ketika konektor ST sudah berkembang maka jenis konektor ini sudah sangat jarang diguanakan.

dan masih ada beberapa jenis konektor lain yang tidak bisa saya sebutkan, karena saya kurang mengetahuinya. contoh :

Konektor FDDI

Konektor LC
